Estaca Hélice Contínua

NORMAS TÉCNICAS DE REFERÊNCIA:

ABNT NBR 6118 – Projeto de estruturas de concreto;

ABNT NBR 6122 – Projeto e execução de fundações;

ABNT NBR 8953 – Concreto para fins estruturais – Classificação por grupos de resistência;

ABNT NBR 12654 – Controle tecnológico de materiais componentes do concreto – Procedimento;

ABNT NBR 12655 – Concreto – Preparo, controle e recebimento – Procedimento;

ABNT NBR 14931 – Execução de estruturas de concreto – Procedimento;

ABNT NBR 7212 – Execução de concreto dosado em central;

OUTRAS REFERÊNCIAS:

BARROS, Márcia. Apostila de Fundações, Escola Politécnica da Universidade de São Paulo -

    Departamento de Engenharia de Construção Civil. 2003.

LIBRELOTTO, Lisiane Ilha. Apostila de Tecnologia das Edificações II, Universidade Federal de

   Santa Catarina – Departamento de Arquitetura e Urbanismo. 2010.

Estacas moldadas in loco. Revista Téchne, edição 83. Editora Pini, São Paulo, Fevereiro de 2004.

CONCEITO

É uma estaca moldada in loco com processo contínuo de execução. Executada pela penetração de trado contínuo e injeção de concreto simultaneamente com a retirada do trado, pela haste central. A Armadura é introduzida após a concretagem .

Indicada para obras que demandam rapidez, ausência de barulho e de vibrações prejudiciais a prédios vizinhos.
A perfuração consiste em fazer a hélice penetrar no terreno por meio de torque apropriado.



PROPRIEDADES

  1. Pode ser executada em terrenos coesivos e arenosos, na presença ou não de lençol freático e atravessa camadas de solos resistentes.

  2. Também oferece uma solução técnica e economicamente interessante em obras onde há um grande número de estacas sem variações de diâmetros, pela produtividade alcançada.

  3. Suas limitações equivalem à função do porte do equipamento, as áreas de trabalho devem ser planas e de fácil movimentação. É necessário um número mínimo de estacas compatível com os custos de mobilização dos equipamentos envolvidos.

  4. Os diâmetros dos trados disponíveis variam de 27 cm a 1 metro, com profundidades que podem alcançar 32 metros.

  5. Pode se apresentar inclinada na proporção de 1:4 (H:V).

  6. Resistência característica FCK = 200kgf/cm²

  7. Consumo mínimo de cimento entre 350 e 400 kg/m³

CUIDADOS GERAIS NA CONSTRUÇÃO

  • Locação do centro da estaca;

  • Profundidade da escavação;

  • Limpeza da terra retirada da escavação;

  • Injeção do concreto, e retirada da hélice;

  • Colocação da armadura.

MATERIAIS



  • Concreto (cimento, brita, areia, água, aditivos);

  • Aço para armadura.

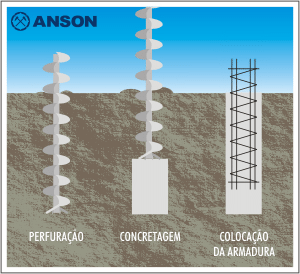

PROCESSO EXECUTIVO/TÉCNICA EXECUTIVA

  1. A execução consiste na perfuração da hélice no terreno por meio de torque apropriado.

  2. A haste de perfuração é composta por uma hélice espiral solidarizada a um tubo central que possui um tampão impedindo que a terra entre.

  3. Alcançada a profundidade, o concreto é bombeado por esse tubo sob pressão constante, preenchendo a cavidade deixada pela hélice, que é extraída lentamente.

  4. Exige a colocação de armadura após a concretagem com auxílio de vibrador.

  5. Para controlar a pressão de bombeamento do concreto, o sistema possui instrumento medidor digital que informa todos os dados de execução da estaca, como a injeção de concreto e da velocidade de rotação
