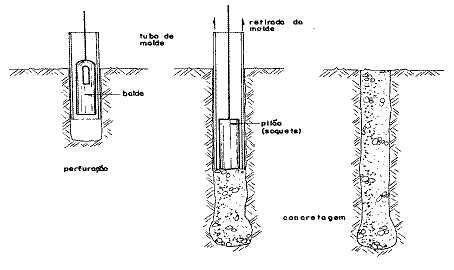

Estaca Strauss
NORMAS TÉCNICAS DE REFERÊNCIA:
ABNT NBR 6122 – Projeto e execução de fundações;
ABNT NBR 8800 – Projeto de estruturas de aço e de estruturas mistas de aço e concreto de edifícios.
OUTRAS REFERÊNCIAS:
BARROS, Márcia. Apostila de Fundações, Escola Politécnica da Universidade de São Paulo -
Departamento de Engenharia de Construção Civil. 2003.
LIBRELOTTO, Lisiane Ilha. Apostila de Tecnologia das Edificações II, Universidade Federal de
Santa Catarina – Departamento de Arquitetura e Urbanismo. 2010.
MIRANDA, Manuel Costa; MARTINS, João Guerra. Fundações e contenção lateral do solo.
Especificação técnica de estacas metálicas. Secretaria dos Transportes – Departamento de Estradas de Rodagem. Maio de 2006. Disponível em: ftp://ftp.sp.gov.br/ftpder/normas/ET-DE-G00-003_A.pdf
Estacas pré-fabricadas. Revista Téchne, edição 83. Editora Pini, São Paulo, Fevereiro de 2004.
CONCEITO
São constituídas por peças de aço laminadas ou soldadas. Tem grande facilidade de execução e grande capacidade de carga. Resistem bem à compressão e tração.
As estacas metálicas são muito afetadas pela presença de água, que causa sua corrosão, principalmente quando empregada em águas marinhas com a presença de sal. Por isso é recomendado o encamisamento das estacas com concreto ou pintura sempre que forem implantadas em aterros ou quando parte do fuste ficas desenterrada.
PROPRIEDADES
-
O atrito lateral entre o aço e o solo é bastante reduzido, por isso a resistência da estaca é bem significativa;
-
Apresentam grande facilidade de corte e emenda, que pode ser por parafusos ou solda. São obtidas em qualquer comprimento sem que se haja perda. Também podem ser empregadas como elemento suporte em escavações, pois resistem a cargas laterais;
-
As emendas devem apresentar resistência igual ou maior à das partes emendadas;
-
Os perfis I, H e os trilhos são mais indicados para solos com construções próximas sensíveis à vibração, pois deslocam pouco solo durante sua cravação.
-
Vantagens da estaca metálica:
-
-Podem atingir grandes capacidades de cargas.
-
-
Desvantagens da estaca metálica:
-
-Custo maior em relação às estacas pré-moldadas de concreto;
-
-Necessitam de cuidados sobre corrosão.
-
-Fácil cravação e baixa vibração;
-
-Podem ser cravadas em quase todos os tipos de terrenos;
-
-Tem boa resistência à tração e à compressão;
-
-Facilidade de corte e emenda;
-
TIPOS
-
Podem ser perfis laminados, perfis soldados, trilhos soldados ou estacas tubulares ocas com seções circulares, quadradas ou retangulares;
-
Os perfis podem ser em I ou H.
CUIDADOS GERAIS NA CONSTRUÇÃO
-
Locação do centro das estacas;
-
Profundidade de cravação;
-
Proteção da cabeça da estaca com capacete;
-
Emendas, em menor número possível dentro do comprimento necessário;
-
Nega, que deve ser nula;
-
Coroamento
MATERIAIS
-
Aço em vários perfis e seções.
PROCESSO EXECUTIVO/TÉCNICA EXECUTIVA
São cravadas por meio de percussão ou vibração:
-
De maneira geral, deve ser utilizados, preferencialmente, bate-estacas com martelos de queda-livre. Podem também ser utilizados martelos vibratórios, automáticos a diesel ou hidráulicos;
