Laje Alveolar

CONCEITO
   As lajes alveolares são estruturas pré-fabricadas com aplicação de protensão.  Os alvéolos (aberturas no interior da placa) reduzem o peso da estrutura e combinados com a protensão são capazes de cobrir grandes vãos.


TIPOS/MODELOS

   Existem dois tipos de lajes alveolares:

  • Extrudada;

  • Moldada.

MÉTODO CONSTRUTIVO/TÉCNICA CONSTRUTIVA

   As lajes alveolares são fabricadas da seguinte maneira:

  1. São produzidas em formas fixas (moldada) ou por forma deslizante (extrudada) em longas pistas de concretagem, e com utilização de concreto protendido;

    • Armadura protendida é aquela que antes de ter o concreto lançado sobre ela é esticada através de macacos hidráulicos e assim mantida, até que este concreto despejado fique seco e resistente. Depois, este aço que está preso nos macacos hidráulicos é solto, indo comprimir a peça toda de concreto, tornando-a extremamente resistente.

  2. As lajes extrudadas são produzidas no comprimento da pista e, posteriormente, cerradas nos comprimentos desejados;

    • A modulagem da laje fica restrita somente à largura da pista de protensão, com larguras usuais de 1,00 a 1,25 metros e com espessuras de 12 a 50 cm.

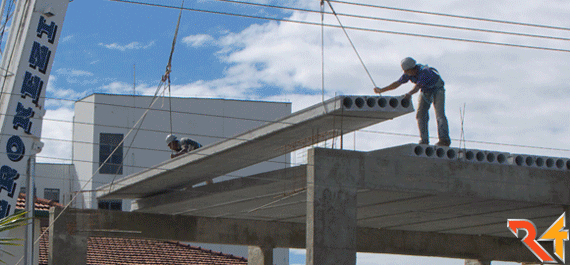

  3. A movimentação da laje até a obra e durante a sua montagem deve ser feita com o auxílio de uma fita, que laça a laje por baixo, cerca de 30 cm das extremidades. Também podem ser utilizados alças ou dispositivos de içamento;

  4. Na estocagem, as lajes alveolares são posicionadas sempre na posição horizontal e são colocados calços de madeira no mínimo a 30 cm de cada extremidade da peça;

  5. Depois de as peças serem posicionadas em seus lugares, devem receber uma capa de concreto estrutural moldado no local de espessura mínima de 5,00 cm, para dar mais resistência à estrutura geral do edifício.

CUIDADOS GERAIS NA EXECUÇÃO

  • Cuidados na movimentação das peças, sempre deixando os espaços recomendados, para não haver o risco de rompimento da peça;

  • A estocagem também deve ser feita corretamente, evitando danos às peças;





MATERIAIS

  • Concreto (cimento, brita, areia, água, aditivos);

  • Cabos de aço para protensão (cordoalha).


PROPRIEDADES

   As lajes alveolares apresentam as seguintes características:

  1. Deformações menores comparadas a outras lajes;

    • Estrutura mais econômica devido ao uso de aços de maior resistência;

    • Retiragem antecipada do escoramento e das formas;

    • A ausência de vigas oferece vantagens evidentes para a execução da obra quanto à economia, tanto de material quanto de tempo.

  2. Com essa estrutura é possível a construção de grandes vãos e balanços;

  3. As lajes extrudadas apresentam como característica do concreto um fator água-cimento muito baixo, apresentando uma melhor qualidade final, garantindo maior resistência á compressão e menor porosidade do concreto;

  4. As lajes alveolares possuem alvéolos longitudinais que reduzem o consumo de material e a massa de concreto na estrutura e que apresentam diferentes formas de vazio segundo cada fabricante. As seções transversais destas lajes podem apresentar alvéolos circulares, ovais, retangulares e mistos. Sua variação está relacionada a limitações construtivas.

NORMAS TÉCNICAS DE REFERÊNCIA:
ABNT NBR 6118 – Projeto de Estruturas de Concreto;
ABNT NBR 6120 – Cargas para o Cálculo de Estruturas de Edificações;
ABNT NBR 7480 – Barras e Fios de Aço destinados a Amaduras para Concreto Armado;
ABNT NBR 8953 – Concreto para Fins Estruturais.




OUTRAS REFERÊCNIAS:
Estruturas usuais das construções – Estruturas usuais de concreto armado. Disponível em: http://www.ufv.br/DEC/EngCivil/Disciplinas/civ352/cap04-r3.pdf
BASTOS, Paulo Sérgio dos Santos. Vigas e Lajes de Concreto Armado. Bauru, São Paulo, 2005. Disponível em: http://wwwp.feb.unesp.br/pbastos/Sistemas%20Estruturais/Sistemas2.pdf
MIGLIORE, Gabriel Moreira. Dimensionamento e utilização de laje alveolar protendida. 2008. Disponível em: http://www.feb.br/cursos_engcivsc/TCC_Gabriel_Migliore_%28Dimensionamento_e_utilizacao_de_laje_alveolar_protendida%29.pdf
